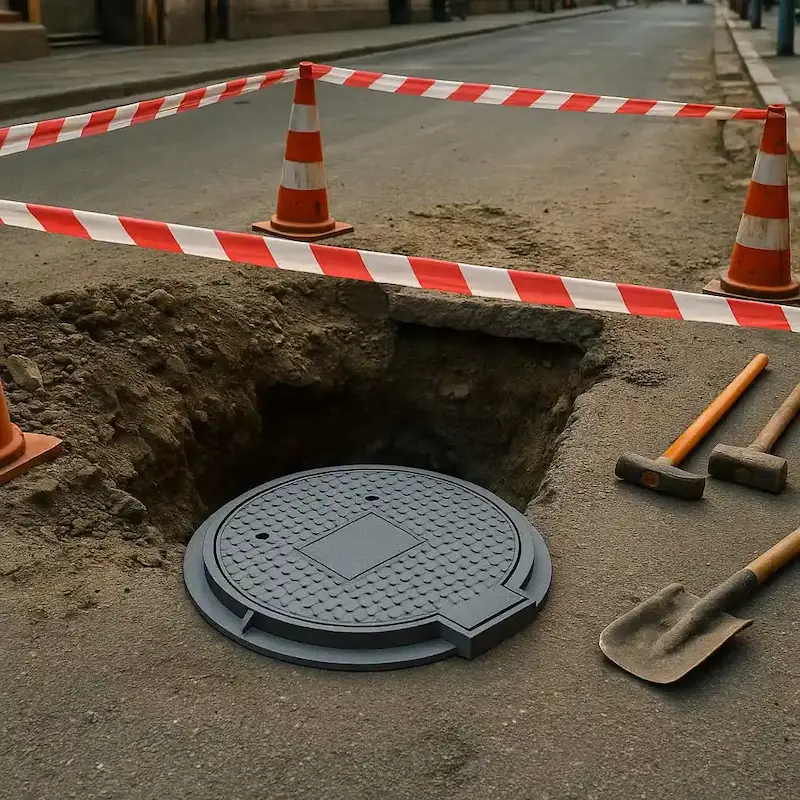

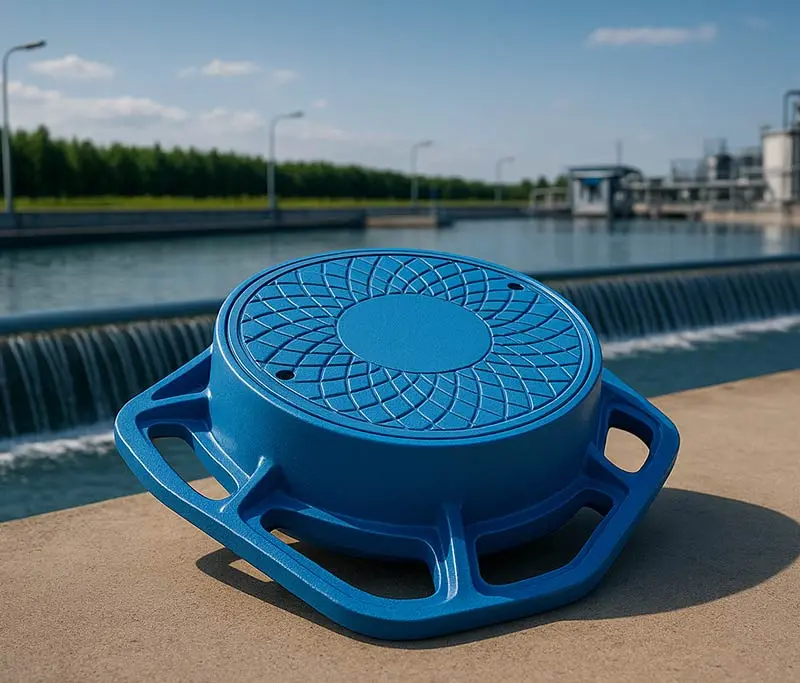

دریچه منهول چدنی

Cast Iron Manhole Valves

چدن به آلیاژهایی از آهن، کربن و سیلیسیم گفته می‌شود که بخش اعظم آن (بیش از 95 درصد وزنی) از آهن می باشدحدود 1/2 تا 2/6 درصد از کربن و حدود 1 تا 3 درصد از سیلیسیم تشکیل شده است.

اگرچه فولاد نیز مانند چدن از طریق اضافه کردن کربن به آهن ایجاد می‌شود اما تفاوت اصلی آنها در میزان کربن موجود در آنهاست؛ به گونه‌ای که فولاد کمتر از دو درصد کربن دارد ولی کربن موجود در چدن بیش از دو درصد است. دریچه‌های چدنی در طول سالیان گذشته همواره یکی از اولین گزینه‌ها برای پوشش دهانه‌های باز منهول به منظور جلوگیری از سقوط افراد به داخل این گودال‌ها بوده و برای انواع کاربردهای برق، مخابرات، آب و فاضلاب، گاز و کاربردهای شهری مورد استفاده قرار می‌گرفته است. محبوبیت چدن‌ها ریشه در قابلیت ریخته‌گری شکل‌های مختلف با قیمت تمام شده مناسب و نیز استحکام نسبتا بالای آنها دارد. دریچـــه‌های چــدنی جزو قدیمی‌ترین و پر مصرف‌ترین دریچه‌های منهول هستند.

دریچه های منهول چدنی، پس از تولید در آزمایشگاه های معتبری مورد آزمایش قرار می گیرند. این نوع دریچه منهول چدن، دارای تاییدیه تست دانه بندی مصالح بوده و از این رو برای استفاده در محیط های مختلف کاربردی است. این دریچه ها پس از تست آنالیز، مورد تایید آزمایشگاه های قرار میگیرند. تا با اطمینان خاطر بالا به دست مشتری برسند.

مزایا و کاربرد دریچه‌ چدنی

کاربرد اصلی دریچه‌های چدنی پوشاندن دهانه منهول‌ها و چاههای دسترسی به خطوط زیرزمینی است. با این کار علاوه بر اینکه از وقوع رخدادهایی نظیر سقوط افراد و وسایل نقلیه به درون منهول‌ها جلوگیری شـــده و رفت و آمد ایمــن در سطح خیابان‌ها و پیاده‌راه‌ها قطع نمی‌شود، در زمان مورد نیاز برای بازدید فاضلاب، تکنسین‌ها از تأسیسات زیرزمینی (مانند خطوط برق و مخابرات، گاز و آب و فاضلاب) می‌توان با برداشتن دریچه‌های چدنی، امکان دسترسی به این تأسیسات را فراهم کرده و تعمیرات لازم درصورت نیاز انجام شود.

دریچه های منهول چدنی را می توان در طرح ها و آرم های مختلفی تولید و به بازار عرضه کرد. برای این که قدرت مقاومت این دریچه های منهول افزایش یابد، در آن از سیمان ضد سولفات تیپ استفاده می کنند. معمولا برای تولید این نمونه از دریچه ها، نیاز به بار فشار بخار به مدت 8 ساعت است. تا دریچه منهول به فراوری برسد.

استفاده از این دریچه ها بدون شک می تواند ایمنی بیشتری به محیط هایی که دارای حفره های فاضلابی هستند ببخشد. در نمونه های قدیمی دریچه منهول هایی که تولید می شد، برای راحتی رفت و آمد از پله هایی برای دسترسی به داخل آن استفاده می شد. اما امروزه این دریچه ها بدون پله تولید می شوند و در محیط های مختلف مورد استفاده قرار می گیرند.

ابعاد دریچه چدنی​

دریچه‌ چدنی به دلیل کاربرد وسیعشان در صنایع مختلف و نیز قابلیت ریخته‌گری نسبتا آسان، در انواع ابعاد و اشکال (مربعی، مستطیلی و دایره‌ای)می باشد.

 پر کاربرد دریچه‌ چدنی مربعی می‌توان به دریچه‌هایی با طول ضلع 30، 40، 50، 60، 80 و 100 سانتی‌متر اشاره کرد.

در نوع مستطیلی این دریچه‌ها، از ابعاد کوچک 30×20، 40×30، 50×40 و 60×50 سانتی‌متر در بازار موجود است تا دریچه‌هایی با ابعاد 80×60، 100×80 و حتی بزرگتر.

دریچه‌هایی دایره‌ای نیز که بر روی منهول‌ها در سطح شهر قرار می‌گیرند، بسته به قطر دهانه منهول در سایزهای مختلف تولید می‌شوند و از انواع پرکاربرد آن می‌توان به سایزهای 60، 80 و 100 سانتی‌متر اشاره نمود.

دریچه چدن داکتیل سایز 60

blank
blank

دریچه چدن داکتیل سایز60 بازشو 180 درجه

blank
دریچه چدن داکتیل لولادار بازشو 110 درجه

دریچه چدن داکتیل لولادار بازشو 110 درجه

blank
دریچه چدن داکتیل سایز 40 و 50 و 60 بدون لولا

دریچه چدن داکتیل سایز 40 و 50 و 60 بدون لولا

blank
دریچه 760 در 760

دریچه 760 در 760

blank
blank

دریچه سایز 70 و 80 چدن داکتیل

blank
blank

دریچه سایز 80 چدن مخابراتی

blank
blank

دریچه چدن داکتیل 100 در 100 مربع

blank
blank

دریچه لولا دار 60*80 (ضد سرقت)

blank
blank

دریچه چدن داکتیل لولا دار مستطیل (شهرداری)

blank
blank

دریچه آتش نشانی

blank
blank

دریچه چدن داکتیل سایز 20

blank
blank

شیر خط (چکمه ای)

blank
blank

دریچه بازدید کنتور آب

blank
blank

دریچه چدن 35 در 35

blank
blank

دریچه چدن 40 در 40 و 50 در 50

blank
blank

دریچه چدن داکتیل سایز 60 در 60 سایز 80 در 80

blank
blank

گریل چدنی

blank
blank

دریچه بازدید گاز

blank
blank

دریچه گلدونی

blank
blank
blank
blank

وزن و قیمت دریچه‌های چدنی

وزن و قیمت دریچه، از جمله مهمترین پارامترهایی هستند که به هنگام انتخاب دریچه‌های منهول باید به آنها توجه کرد. وزن دریچه‌ها نباید خیلی کم باشد؛ چراکه به راحتی امکان سرقت شدن دارد و نیز به دلیل عدم چفت شدگی مناسب با قاب زیرین خود، هنگام عبور وسایل نقلیه از روی آن تولید سر و صدا می‌نماید. همچنین وزن خیلی بالا هم از معایب دریچه‌ها محسوب شده و موجب دشواری حمل و نقل، نصب و باز کردن آنها خواهد شد.

به طور کلی وزن و قیمت دریچه‌ها مقدار ثابتی نداشته و تابع پارامترهایی نظیر جنس، شکل، ابعاد و بار قابل تحمل آنهاست. برای مثال یک دریچه چدنی دایره ای با قطر 80 سانتی‌متر که قرار است در نواحي صرفا استفاده شده توسط پياده‌ها و دوچرخه سوارها نصب شود، وزن و قیمت متفاوتی با دریچه چدنی مربعی به ضلع 50 سانتیمتــر نصب شده در یک فــــرودگاه دارد. اما نکته ای که به طور کلی در مورد دریچه‌های چدنی صادق است، این است که این دریچه‌ها نسبت به سایر جنس‌های دریچه وزن بالایی دارند و این امر موجب زیاد بودن هزینه حمل و نصب شان می‌شود. در کنار وزن زیاد، بالاتر بودن قیمت این دریچه‌ها نسبت به اکثر نمونه‌های دیگر موجود در بازار، از معایب اصلی دریچه‌های چدنی محسوب شده و قابلیت رقابت با جنس‌های دیگر دریچه را از آنها می‌گیرد.

در چدن‌ها بخش قابل توجهی از کربن، در هنگام انجماد آن آزاد شده و به صورت یک جزء اصلی مجزا در ریز ساختار شامل فاز پایدار گرافیت و فاز ناپایدار سمنتیت (کاربید آهن) ظاهر می‌شود. چگونگی تشکیل این کربن آزاد، شکل و نوع آن تعیین کننده نوع چدن بوده و ماهیت و خواص آن را مشخص می‌کند. بنابراین یکی از بهترین روش‌ها برای دسته‌بندی انواع چدن‌ها، تفکیک آنها بر اساس نوع کربن آزاد و شکل آن در ریز ساختار است. بر همین مبـــنا، چـدن‌ها به دستـــه‌های زیر طبقـــه‌بندی می‌شوند:

انواع دریچه منهول چدنی

  • چدن خاکستری: اگر کربن آزاد به صورت گرافیت ورقه‌ای رسوب کند، به آن چدن خاکستری (Gray Iron) می‌گویند.
  • چدن داکتیل: اگر کربن آزاد به صورت گرافیت کروی رسوب کند، به آن چدن داکتیل یا نشکن (Ductile Iron) می‌گویند.
  • چدن با گرافیت فشرده: اگر کربن آزاد به صورت گرافیت کِرمی شکل با پولک‌های کلفت رسوب کند، به آن چدن با گرافیت فشرده (Compacted Graphite Iron) می‌گویند.
  • چدن مالیبل: اگر کربن آزاد به صورت توده‌های برفکی شکل رسوب کند، به آن چدن مالیبل یا چکش‌خوار (Malleable Iron) می‌گویند.
  • چدن سفید: اگر کربن آزاد در ترکیب با آهن به صورت کاربید آهن (Fe3C) ظاهر شود، به آن چدن سفید (White Iron) می‌گویند.

هر کدام از انواع چدن نامبرده شده در بالا خواص و ویژگی‌های منحصر به فرد خودشان را دارند. اما دریچه‌های چدنی منهول غالبا از دو دسته چدن خاکستری و چدن داکتایل ساخته می‌شوند. دریچه‌های چدن داکتایل نسبت به چدن خاکستری مقاومت بالاتری دارند و همین امر سبب می‌شود که یک دریچه چدن خاکستری وزن بیشتری نسبت به دریچه چدنی داکتایل با همان ابعاد داشته باشد. سبکتر بودن دریچه‌های داکتیل موجب آسان‌تر بودن جابجایی و نصب آنها نیز می‌شــود.

همچنیـن تغیــیر طول و استحــکام کششـــی بالاتر، از مزیت‌های دیگر دریچه‌های چدنی داکتیل نسبت به نوع خاکستری آن است. با وجود سنگین‌تر و شکننده‌تر بودن دریچه‌های چدن خاکستری، مشاهده می‌شود که در سطح شهرها همچنان از این دریچه‌ها استفاده می‌شود که علت این امر ارزان‌تر بودن آنها نسبت به دریچه‌های داکتیل است.

مزایای دریچه منهول چدنی

  • مقاومت بالا در برابر ضربه و فشار: دریچه‌های چدنی مقاومت بالایی در برابر ضربه و فشار دارند و همانطور که ذکر شد، این مقاومت در دریچه‌های چدن داکتایل بیشتر از چدن خاکستری است.
  • قابلیت تولید در هر 6 رده مقاومتی: دریچه‌های چدنی منهول را برای انواع کاربردهای مختلف می‌توان تولید کرد و در واقع یکی از مزایای این دریچه‌ها، قابلیت تولید آنها در هر 6 رده مقاومتی A15 تا F900 است.
  • استحکام کششی بالا: دریچه‌های چدنی داکتیل بر خلاف نوع خاکستری آن استحکام کششی بالایی دارند و این یک مزیت مهــم برای آنهــا محسوب می‌شود.
  • قابل بازیافت بودن: مزیت دیگر دریچه‌های چدنی قابل بازیافت بودن آنهاست. به طور کلی قابل بازیافت بودن دریچه‌های منهول در عین حال که می‌تواند یک ویژگی خیلی مثبت محسوب شود، جزو معایب بزرگ آنها نیز هست. در واقع اگر از لحاظ زیست محیطی به قضیه نگاه کنیم، زمانی که دریچه‌ای قابل بازیافت باشد، صدمه‌ای به محیط زیست وارد نکرده و دوباره می‌تواند به چرخه طبیعت بازگردد. اما از منظر دیگر، قابل بازیافت بودن سبب می‌شود تا سارقان انگیزه کافی برای سرقت این دریچه‌ها را داشته باشند و متعاقب آن همه روزه شاهد وقوع حوادثی نظیر سقوط عابرین پیاده و یا موتورسواران به داخل منهول‌ها باشیم.
  • قابلیت پیدا شدن در صورت مدفون شدن: گاهی اوقات دریچه‌های منهول در زیر پوشش‌های راهسازی مدفون شـــده و پیدا کردن برخی از آنها (مانند دریچه‌های کامپوزیت و پلی اتیلن) خیلی دشوار و حتی غیر ممکن می‌شود. اما دریچه‌های چدنی به دلیل وجود آهن در ساختارشان به راحتی توسط دستگاه‌های فلزیاب پیدا می‌شوند.

معایب دریچه منهول چدنی

  • پتانسیل سرقت بالا: همانطــور که ذکـــر شـــد، دریچه‌های چدنی به دلیل قابل بازیافت بودن‌شان همواره گزینه مناسبی برای سارقان هستند و حوادثی نظیر سقوط عابرین پیاده و وسایل نقلیه به درون چاه‌های منهول، جزو اتفاقات ناگواری است که در نتیجه این سرقت‌ها به وقوع می پیوندد.
  • زنگ زدگی و پوسیدگی در محیط‌های مرطوب: برای دریچه‌هایی که در تماس با مواد شیمیایی خورنده هستنـــد، و یا دریچــه‌های استفـــاده شده در محیـــط‌های مرطوب، مقاوم بودن در برابر خوردگی و پوسیدگی از جمله مزیت‌های مهم محسوب می‌شود. به دلیل جنس دریچه‌های چدنی، این ویژگی مطلوب از آنها صلب شده و فقط در صورتی می‌توان از این دریچه‌ها در محیط‌های مرطوب استفاده کرد که با پوشش‌های اپوکسی مناسب اندود شده باشند. در غیر این صورت خیلی سریع دچار زنگ زدگی و پوسیدگی شده و مقاومت‌شان کاهش می‌یابد.
  • وزن زیاد و هزینـــه‌های بالای جابجــایی و نصب: دریچــه‌های منهول چدنی به نسبت اکثر قریب به اتفاق جنس‌های دیگر دریچه موجود در بازار، وزن سنگین‌تری دارند و این از معایب بزرگ برای این دریچه‌ها محسوب می‌شود؛ چراکه هم هزینه‌های حمل و جابجایی را افزایش می‌دهد و هم گاهی موجب آسیب دیدگی کارگـــران به هنگام نصب می‌شود. البته همانطور که قبل تر نیز ذکر شد، دریچه‌های چدن داکتایل وزن کمتری نسبت به چدن خاکستری دارند.
  • قیمت بیشتر نسبت به جنس‌های دیگر دریچه منهول
  • تولید صدا در هنگام عبور وسیله نقلیه
  • عدم قابلیت تولید در رنگ‌های مختلف

استانداردهای دریچه منهول چدنی

دریچه‌های منهول چدنی مطابق استانداردهای 14976 ایران (با عنوان “دریچه‌های آدم‌رو و آب‌گیر برای نواحی تردد وسایل نقلیه و پیاده‌رو”) و نیز EN 124 اروپا تولید می‌شوند. علاوه بر این دو استاندارد، برای تولید دریچه‌های چدن داکتیل از استاندارد ISO 1083 نیز استفاده می‌شود.
